Redis 中的 quicklist 实现

[junnplus]

Redis 中使用 quicklist 作为列表的底层实现之一，quicklist 是 Redis 3.2 版本引入的，在 Redis 3.2 之前，列表的底层实现有 ziplist 和 adlist (A generic doubly linked list) 两种。

// 3.2/src/adlist.h - A generic doubly linked list implementation
typedef struct list {
    listNode *head;
    listNode *tail;
    void *(*dup)(void *ptr);
    void (*free)(void *ptr);
    int (*match)(void *ptr, void *key);
    unsigned long len;
} list;

typedef struct listNode {
    struct listNode *prev;
    struct listNode *next;
    void *value;
} listNode;

adlist 是一个通用的双向链表实现，list 结构为链表提供表头指针 head、表尾指针 tail，以及链表节点长度 len。链表的每个节点都有指向前一个节点、下一个节点的指针。

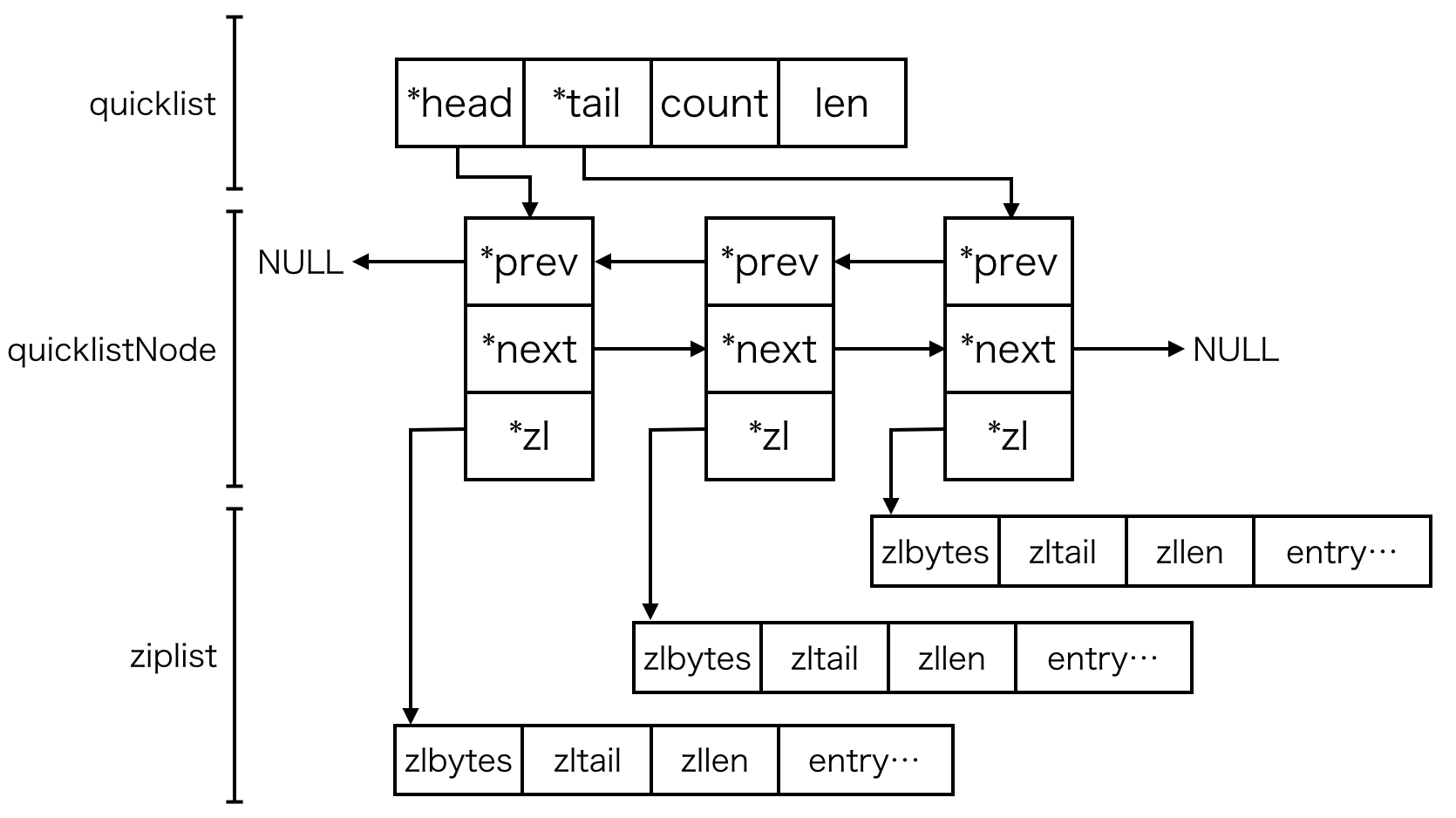

Redis 3.2 之后的版本 quicklist 作为列表的唯一底层实现，源码注释是这样描述 quciklist 的，A doubly linked list of ziplists。顾名思义，quicklist 是在双向链表的基础上，链表中的每个节点是一个 ziplist 结构。

// 5.0/src/quicklist.h
/* quicklist is a 40 byte struct (on 64-bit systems) describing a quicklist.
 * 'count' is the number of total entries.
 * 'len' is the number of quicklist nodes.
 * 'compress' is: -1 if compression disabled, otherwise it's the number
 *                of quicklistNodes to leave uncompressed at ends of quicklist.
 * 'fill' is the user-requested (or default) fill factor. */
typedef struct quicklist {
    quicklistNode *head;
    quicklistNode *tail;
    unsigned long count;        /* total count of all entries in all ziplists */
    unsigned long len;          /* number of quicklistNodes */
...
} quicklist;

quicklist 结构和 adlist 有点类似，head 和 tail 分别是指向链表的头尾节点的指针，len 也是表示链表节点长度，不一样的是，count 用来表示链表的元素个数，在 adlist 中，len 数等同于 count 数，而 quicklist 中，每个 quicklistNode 节点都有对应的一个 ziplist 结构。

// 5.0/src/quicklist.h
/* quicklistNode is a 32 byte struct describing a ziplist for a quicklist.
 * We use bit fields keep the quicklistNode at 32 bytes.
 * count: 16 bits, max 65536 (max zl bytes is 65k, so max count actually < 32k).
 * encoding: 2 bits, RAW=1, LZF=2.
 * container: 2 bits, NONE=1, ZIPLIST=2.
 * recompress: 1 bit, bool, true if node is temporarry decompressed for usage.
 * attempted_compress: 1 bit, boolean, used for verifying during testing.
 * extra: 10 bits, free for future use; pads out the remainder of 32 bits */
typedef struct quicklistNode {
    struct quicklistNode *prev;
    struct quicklistNode *next;
    unsigned char *zl;
    unsigned int sz;             /* ziplist size in bytes */
    unsigned int count : 16;     /* count of items in ziplist */
    unsigned int encoding : 2;   /* RAW==1 or LZF==2 */
    unsigned int container : 2;  /* NONE==1 or ZIPLIST==2 */
    unsigned int recompress : 1; /* was this node previous compressed? */
    unsigned int attempted_compress : 1; /* node can't compress; too small */
    unsigned int extra : 10; /* more bits to steal for future usage */
} quicklistNode;

quicklistNode 除了前后节点指针和指向节点数据的 zl 指针，还有下面几个元数据：

• sz (32 byte): ziplist 字节大小。
• count (16 bit) : ziplist 中的元素个数。
• encoding (2 bit)：container 的编码方式，1 表示原生的，2 表示使用 LZF 压缩。
• container (2 bit) : 表示 zl 指向的容器类型，1 代表 none，2 代表 ziplist 结构。
• recompress (1 bit) : 是否之前被压缩过。
• attempted_compress (1 bit) : 测试用。
• extra (10 bit) : 保留位。

从 quicklistNode 结构上看，虽然 container 支持不同类型，但目前 zl 基本上是一个 ziplist 结构。

// 5.0/src/quicklist.h
typedef struct quicklist {
...
    int fill : 16;              /* fill factor for individual nodes */
    unsigned int compress : 16; /* depth of end nodes not to compress;0=off */
} quicklist;

quicklist 结构里面有两个 16 bit 的位域，fill 和 compress。

• fill 表示每个节点 ziplist 的填充因子，用来指明 ziplist 允许的大小或节点个数。
• compress 表示链表末尾不压缩的节点个数。

当 fill 是整数的时候表示 ziplist 最多的节点个数，负数表示 ziplist 最大字节大小。

• -1 表示 ziplist 最大为 4 KB
• -2 表示 ziplist 最大为 8 KB
• -3 表示 ziplist 最大为 16 KB
• -4 表示 ziplist 最大为 32 KB
• -5 表示 ziplist 最大为 64 KB

// src/quicklist.c
/* Optimization levels for size-based filling */
static const size_t optimization_level[] = {4096, 8192, 16384, 32768, 65536};

REDIS_STATIC int
_quicklistNodeSizeMeetsOptimizationRequirement(const size_t sz,
                                               const int fill) {
    if (fill >= 0)
        return 0;

    size_t offset = (-fill) - 1;
    if (offset < (sizeof(optimization_level) / sizeof(*optimization_level))) {
        if (sz <= optimization_level[offset]) {
            return 1;
        } else {
            return 0;
        }
    } else {
        return 0;
    }
}

quicklistLZF 结构用来表示一个使用 LZF 压缩的 zl 数据。

/* quicklistLZF is a 4+N byte struct holding 'sz' followed by 'compressed'.
 * 'sz' is byte length of 'compressed' field.
 * 'compressed' is LZF data with total (compressed) length 'sz'
 * NOTE: uncompressed length is stored in quicklistNode->sz.
 * When quicklistNode->zl is compressed, node->zl points to a quicklistLZF */
typedef struct quicklistLZF {
    unsigned int sz; /* LZF size in bytes*/
    char compressed[];
} quicklistLZF;

[junnplus]

创建

// 5.0/src/quicklist.c
/* Create a new quicklist.
 * Free with quicklistRelease(). */
quicklist *quicklistCreate(void) {
    struct quicklist *quicklist;

    quicklist = zmalloc(sizeof(*quicklist));
    quicklist->head = quicklist->tail = NULL;
    quicklist->len = 0;
    quicklist->count = 0;
    quicklist->compress = 0;
    quicklist->fill = -2;
    return quicklist;
}

[junnplus]

添加

// 5.0/src/quicklist.c
/* Wrapper to allow argument-based switching between HEAD/TAIL pop */
void quicklistPush(quicklist *quicklist, void *value, const size_t sz,
                   int where) {
    if (where == QUICKLIST_HEAD) {
        quicklistPushHead(quicklist, value, sz);
    } else if (where == QUICKLIST_TAIL) {
        quicklistPushTail(quicklist, value, sz);
    }
}

quicklist 支持向头部或尾部 push 新的数据。

// 5.0/src/quicklist.c
/* Add new entry to head node of quicklist.
 *
 * Returns 0 if used existing head.
 * Returns 1 if new head created. */
int quicklistPushHead(quicklist *quicklist, void *value, size_t sz) {
    quicklistNode *orig_head = quicklist->head;
    if (likely(
            _quicklistNodeAllowInsert(quicklist->head, quicklist->fill, sz))) {
        quicklist->head->zl =
            ziplistPush(quicklist->head->zl, value, sz, ZIPLIST_HEAD);
        quicklistNodeUpdateSz(quicklist->head);
    } else {
        quicklistNode *node = quicklistCreateNode();
        node->zl = ziplistPush(ziplistNew(), value, sz, ZIPLIST_HEAD);

        quicklistNodeUpdateSz(node);
        _quicklistInsertNodeBefore(quicklist, quicklist->head, node);
    }
    quicklist->count++;
    quicklist->head->count++;
    return (orig_head != quicklist->head);
}

_quicklistNodeAllowInsert 判断是否允许往 quicklistNode 中的 ziplist 继续插入数据。

• 允许插入，就调用 ziplistPush 往 head 节点的 ziplist 头部插入。
• 否则就新增一个 quicklistNode 节点，插入到 quicklist 头部。

REDIS_STATIC int _quicklistNodeAllowInsert(const quicklistNode *node,
                                           const int fill, const size_t sz) {
    if (unlikely(!node))
        return 0;

    int ziplist_overhead;
    /* size of previous offset */
    if (sz < 254)
        ziplist_overhead = 1;
    else
        ziplist_overhead = 5;

    /* size of forward offset */
    if (sz < 64)
        ziplist_overhead += 1;
    else if (likely(sz < 16384))
        ziplist_overhead += 2;
    else
        ziplist_overhead += 5;

    /* new_sz overestimates if 'sz' encodes to an integer type */
    unsigned int new_sz = node->sz + sz + ziplist_overhead;
    if (likely(_quicklistNodeSizeMeetsOptimizationRequirement(new_sz, fill)))
        return 1;
    else if (!sizeMeetsSafetyLimit(new_sz))
        return 0;
    else if ((int)node->count < fill)
        return 1;
    else
        return 0;
}

/* Maximum size in bytes of any multi-element ziplist.
 * Larger values will live in their own isolated ziplists. */
#define SIZE_SAFETY_LIMIT 8192
#define sizeMeetsSafetyLimit(sz) ((sz) <= SIZE_SAFETY_LIMIT)

_quicklistNodeAllowInsert 先计算插入数据所需要的头部大小 ziplist_overhead，分别由后一个节点的 prevlen 和当前节点的 encoding 大小组成。 新的 ziplist 字节大小 node->sz + sz + ziplist_overhead，这边其实忽略了 ziplist 连锁更新带来的影响。 下面是几种是否被允许插入新增数据的判断。

• 对于填充因子小于 0，判断是否超过单个 ziplist 大小限制；
• 校验单个 ziplist 是否超过 8KB，主要防止 fill 为正数时单个 ziplist 内存过大；
• 校验 ziplist 节点个数是否超过限制。

_quicklistInsertNodeBefore 用来在 quicklist 中的某一个节点前插入一个新的节点。

/* Wrappers for node inserting around existing node. */
REDIS_STATIC void _quicklistInsertNodeBefore(quicklist *quicklist,
                                             quicklistNode *old_node,
                                             quicklistNode *new_node) {
    __quicklistInsertNode(quicklist, old_node, new_node, 0);
}

/* Insert 'new_node' after 'old_node' if 'after' is 1.
 * Insert 'new_node' before 'old_node' if 'after' is 0.
 * Note: 'new_node' is *always* uncompressed, so if we assign it to
 *       head or tail, we do not need to uncompress it. */
REDIS_STATIC void __quicklistInsertNode(quicklist *quicklist,
                                        quicklistNode *old_node,
                                        quicklistNode *new_node, int after) {
    if (after) {
        new_node->prev = old_node;
        if (old_node) {
            new_node->next = old_node->next;
            if (old_node->next)
                old_node->next->prev = new_node;
            old_node->next = new_node;
        }
        if (quicklist->tail == old_node)
            quicklist->tail = new_node;
    } else {
        new_node->next = old_node;
        if (old_node) {
            new_node->prev = old_node->prev;
            if (old_node->prev)
                old_node->prev->next = new_node;
            old_node->prev = new_node;
        }
        if (quicklist->head == old_node)
            quicklist->head = new_node;
    }
    /* If this insert creates the only element so far, initialize head/tail. */
    if (quicklist->len == 0) {
        quicklist->head = quicklist->tail = new_node;
    }

    if (old_node)
        quicklistCompress(quicklist, old_node);

    quicklist->len++;
}
