wmjordan
若干UI问题“不能正常显示256尺寸又徒占体积的主程序图标，或重新设计？”等
非常感谢补丁丁给予我很大帮助，我目前只用它从PDF中原样提取流。我不了解编程看不懂源码，所以下文仅从设计角度谈，未考虑实现难度。
首先，视窗支持的图标可以视作一包透明图片集，除了256px尺寸的均为无压缩格式。
补丁丁的主程序图标展开如下：
可见有重复的16尺寸RGBA小图标，其中第二个实际无法显示，可删除，如果是被界面调用，不妨替换为单独的png。
8位（256索引色）图标不是必要的，除非程序必须要用于8位色彩显示的环境，可程序界面似乎并不支持8位，因此也可以删除。
其次，视窗（从Vista到10）的资源浏览器仅支持256、48、32、16这几个有限尺寸。备注：标题栏图标一般是是16尺寸，任务栏图标一般是24或32尺寸，桌面图标一般是32或48尺寸。 这导致了尽管补丁丁存在192和64尺寸，但视窗会直接忽略并跳到48尺寸，因此这2个无法压缩的图片额外占据了文件体积，我不清楚192尺寸是否也被界面调用，如有，不妨替换为单独的png。
下图中设为大图标（96×96，即资源浏览器窗口右下角默认按钮）时可见视窗忽略补丁丁的192、64尺寸，跳到48尺寸。关于制作正确显示的
PDFPatcher改.ico在下文。
我把192尺寸围上32px的一圈空白扩展为256px，而有趣的是：视窗从Vista起支持256尺寸压缩，因此图标中256尺寸所占体积反而比192尺寸更小！
经过上述处理后，从183KB减少至46.4KB。
但这时我观察了下，没想到192的底图竟然是用的有损压缩过的图（再转为无损无压缩，体积膨胀了），存在影响无损压缩的噪点。
红色箭头指向噪点，青色箭头指向……可能是作者你绘制的部分，没有噪点，两相比较比较明显。
因此我觉得图标有必要重新设计。
改进
我复刻了经典的类tango风格图标，许多开源桌面环境有此开源UI主题（如GNOME和KDE），但不清楚作者你是否喜欢，以及需要改变之处。
图标文件2个：PDFPatcher.zip
其中PDFPatcherYue.ico的256尺寸底图有我自制的仿越王勾践剑花纹（如上图）PDFPatcher.ico没有花纹。
如果可以的话，UI的其它图标也可以再设计。

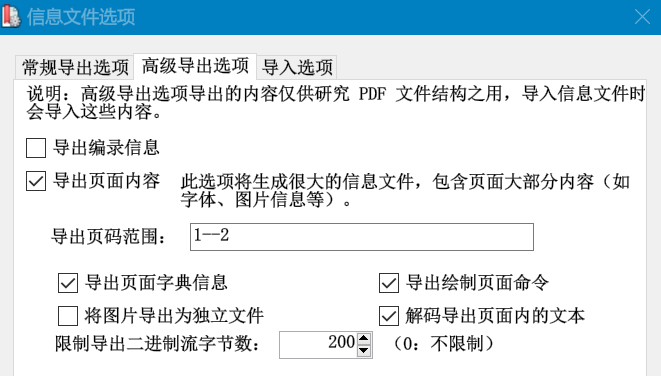

第二个UI问题是配置窗口锁死了宽高，因此超出部分文字无法查看：
改进方法（二选一）
- 解锁宽高
- 单独给这行内容加个回车
第三个UI问题是部分配置窗口也占一格任务栏，可以看到这个任务栏图标是复用配置窗口标题栏的图标，但这个图标缺失32尺寸（视窗会缩小到24尺寸应用于任务栏），因此视窗只能把16尺寸放大，所以图标模糊了。
改进方法（二选一）
- 不让配置窗口也占一格任务栏
- 给配置窗口加一个32尺寸的图标
顺带，这是我自制的图标在任务栏实际显示的被缩小效果。
①新的图标挺好看！旧图标是十几年前的，不适应高分辨率屏幕，可否帮忙设计一批新图标？
②是否用MacType强制替换了系统界面的宋体为黑体？
在我机器上界面能正常显示
①好呀，不过你是否有具体要求？还是我随意发挥？
②噢！确实用了MacType强制替换，毕竟系统界面上有2种字体挺怪的，且宋体小字号显示不佳（所以才需要内嵌小像素字）这个可以解决吗。
①不侵犯第三方的知识产权；具有较高的辨识度，有助于使用者借助图标分辨各类功能；可以适应高分辨率环境（这个要同步修改程序来测试一下才知道是否可行）；兼顾占用的磁盘空间，让程序保持较小的大小以便分发 ②这个我看看怎么弄好，好像Visual Studio的设计器默认指定用宋体，不知道新版的Visual Studio在这方面是否有改进
对美术方面有无要求？比如目前“经典类tango”图标是站立的（光从上方打，阴影在下方），但目前流行平躺的（光从屏幕外向内，阴影在背面看不到，例如“GNOME”）我准备改成流行的。 同时，工具栏图标如开源桌面GNOME已经采用单色的Symbolic风格，由于是矢量图标，自然可适应高分辨率环境，还能随系统日夜变色，但不清楚补丁丁是否支持，还是需要位图化。
pdf这个logo与Adobe的不完全一样。不过为了防止看上去太像，我考虑要不要绘制一个3瓣花形以区分，只是小图标可能看不清。
近期比较忙，我会在一段时间内逐个做。
改成流行的设计风格也可以。
在我和一些用户的交流中发现，单色的图标辨识度不足，比不上彩色图标。Visual Studio 有几个版本用过大部分为灰黑色系的图标，最新的 2022 版又改回彩色的，还是彩色的好使。
.NET WinForm 本身不支持矢量图标，要找程序库，将矢量图形转换回位图，再在最终的用户界面上显示出来。
图标改善了。
考虑要不要绘制一个3瓣花形以区分
其实这个画出来了，但效果很糟：
于是放弃。又看其它开源软件有一种给图标套上三角裤的方案，如图：
但我又考虑是否可能做个结合P、d、f，又有adobe那种连环的合字标志，那么这就是第二版：
高兴🥰
噢，才注意到在你截屏里工具栏的图标（“编辑器、批量修改…”）也需要调整。我得思考一下怎么设计……一段时间后再来。
另外，在你截屏里，工具栏图标、“主页”图标看上去是模糊的，是否有缩放？
我目前还好。
有网友制作了 2x 尺寸的美化版，也许改用他制作的也行了。
由于2x边缘含糊，一眼AI放大，特别是斜45°线条很糟，往下翻果然是用waifu2x…… 不过，其实整数倍、无反锯齿放大（16→32）保持像素颗粒感，那个视觉效果也是可以的，但问题在截屏里的图标尺寸既非16也非32，位于两者之间（我感觉是视窗针对高清屏非整数放大了UI，但我没高清屏，不好测试触发缩放的机制和效果） 那可能有2点麻烦：1.也许要做几套中间尺寸的图标：20、24……工作量挺大；2.视窗可能在放大UI的同时又忽略中间尺寸的图标，仍然从小图标放大？🤔
