实现38女王节3D打斗场面

[picacure]

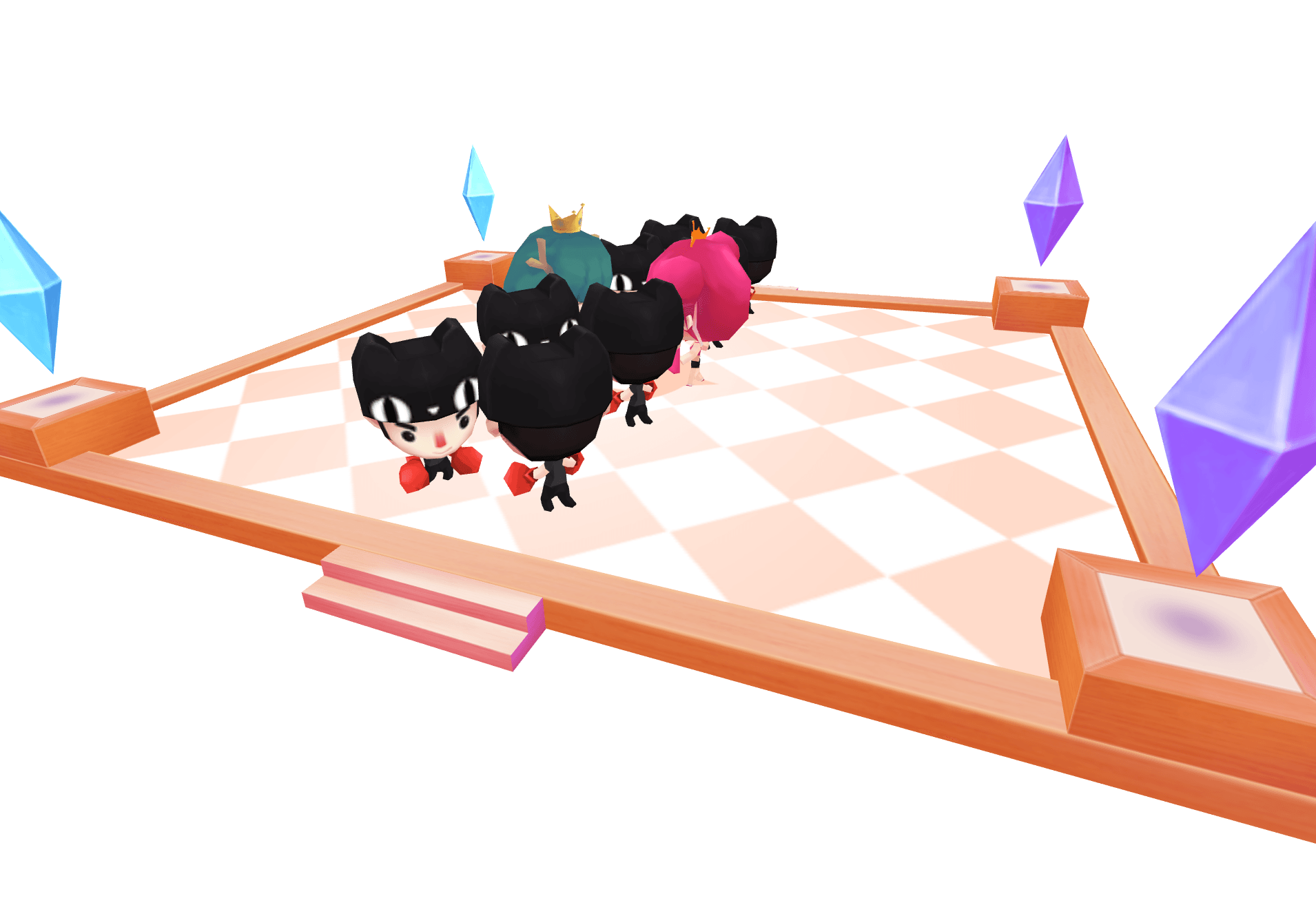

使用Hilo3d V1.0 Alpha版本渲染38女王节AR 互动打斗场景截图：

好，我们使用Hilo 3d实现以上效果：

创建一个透视相机

var camera = new Hilo3d.PerspectiveCamera({
    aspect: innerWidth / innerHeight,
    far: 1000,
    near:0.1,
    fov:75,
    y:4,
    z:3
});

• aspect: 选取设备的像素宽高比
• far： 平截头体的远视口，z轴方向
• near： 平截头体的近视口，z轴方向
• fov，透视开角大小，关于fov移步这里
• y，z：摄像机的y z位置，x y z默认为0

创建一个舞台stage

var dpr = window.devicePixelRatio;
var stage = new Hilo3d.Stage({
    container: document.getElementById('container'),
    camera: camera,
    width: innerWidth * dpr,
    height: innerHeight * dpr
});

if(dpr > 1){
    stage.canvas.style.width = innerWidth + "px";
    stage.canvas.style.height = innerHeight + "px";
}

• container: 指定绑定的Dom结点，Hilo3d会创建一个Canvas对象
• camera： 即上面创建的摄像机
• width： 设备像素宽度，本例取的window.innerWidth * window.devicePixelRatio
• height： 设备像素高度，本例取的window.innerHeight * window.devicePixelRatio

为了避免锯齿现象，我们把Canvas画布的对象真实宽高置为window.devicePixelRatio倍，同时将画布的css的宽高置为当前窗口大小。

避免锯齿的方法除了上面的方式，修改着色器也是方法之一，以后再做阐述。

设置计时器

var ticker = new Hilo3d.Ticker(60);
ticker.addTick(stage);

ticker.addTick(Hilo3d.Tween);
ticker.addTick(Hilo3d.Animation);

ticker.start();

• Hilo3d.Ticker(60)： 指定FPS参数数值大小
• addTick(Hilo3d.Tween)： 开场需要对一些模型做缓动，需要将缓动Hilo3d.Tween手动加入到Ticker循环中
• addTick(stage)： stage中所有的子对象都会被逐结点查找，并在逐时间片内完成update和render过程
• addTick(Hilo3d.Animation)： 如果glTF模型中包含动画，需要添加Hilo3d.Animation对象，Hilo3d会协助完成动画相关的解析和渲染
• ticker.start()： start一旦调用，渲染和3维元素数据更新便开启了

准备3D素材资源

借助海螺码头素材转化能力，我们将3D设计师提供给我们的3d素材转换成Hilo3d指定渲染格式（glTF）

var res = [{
        "id": "soldier",
        "src": "//cx.alicdn.com/tmx/1cf44ad84cc97b8a24e411d7caed0719.gltf"
    },{
        "id": "ground",
        "src": "//cx.alicdn.com/tmx/429cd105280881c86312f1f7aabd908e.gltf"
    }, {
        "id": "player0",
        "src": "//cx.alicdn.com/tmx/076728f9a1d45e926fe70f7efe625bf5.gltf"
    },{
        "id": "player1",
        "src": "//cx.alicdn.com/tmx/0551344875278d5619b175f02d3075d1.gltf"
    }
];

• 从海螺码头获取3D素材资源列表，3个角色，一个地面场景

var loadQueue = new Hilo3d.LoadQueue();
loadQueue.add(res).on('complete', function(){
    res.forEach(function(r){
        var node = loadQueue.getContent(r.id).node;
        node.getChildByName('RootNode').setScale(0.01);
        res[r.id] = node;
    });

    init();
}).start();

• Hilo3d.LoadQueue： Hilo3d下载队列，Hilo3d.LoadQueue采用链式调用，开放load,error,complete事件监听

• loadQueue.getContent：获取对应Id资源

• loadQueue.getContent(r.id).node： Hilo3d.LoadQueue 会自动根据资源类型路由到Hilo3d.GLTFLoader, GLTFLoader会调用Hilo3d.GLTFParser解析glTF模型并返回以下属性字段：

.node（Hilo3d.Node)
.meshes(Hilod.Mesh 或者 Hilo3d.SkinedMesh)
.cameras(Hilo3d.PerspectiveCamera)
.textures（Hilo3d.Texture）
.materials(Hilo3d.BasicMaterial)

• node.getChildByName('RootNode')： Node提供查找子节点相关方法，以结点名称查找

另外，还可以按照nodeId 方式查找节点node.getChildById("XX")

或是按照className 查找 node.getChildrenByClassName("XX")，className为Hilo3d的实体类型分类，如Node的className为"Node", Mesh的className为"Mesh", Geometry的className为"Geometry"

设置场景

设置根节点

_root = new Hilo3d.Node({
    y:0.1,
    onUpdate:function(){
        this.rotationY += 0.3;
    }
}).addTo(stage);

• 一般我们会在主场景下，设置一个根节点，方便对整个场景操作

设置玩家角色

player0 = res.player0;
player0.x = -3;
player0.rotationY = 90;;
player0.setScale(playerScale);
_root.addChild(player0);

• 从loadQueue获取的资源列表选取我们要设置的角色对象
• 将角色对象添加到根节点中

player0.anim.addClip('run', 0, 20/30);
player0.anim.addClip('attack', 20/30, 45/30);
player0.anim.stop();

• 本例中设计师将一套动画资源放在一起，我们需要根据时间片选取对应动画数据
• player0.anim 为Hilo3d.Animation 对象，包含和动画相关的API，如果模型文件中不包含动画，此属性为null
• player0.anim.addClip('run', 0, 20/30)： 为player0指定一段自定义为“run”的动画片段，动画的时间片为[0, 20/30]，时长为2/3秒
• player0.anim.addClip('attack', 20/30, 45/30)：为player0指定一段自定义为“attack”的动画片段，动画的时间片为[20/30, 45/30]，时长为0.83秒
• player0.anim.stop(): Hilo3d默认启动动画播放，不需要自动执行动画时需要暂停

缓动角色对象

soldier.setPosition(pos[0], 5, pos[2]);
soldier.rotationY = index > 3?-90:90;
soldier.setScale(soldierScale);
soldier.visible = false;

• 设置角色对象的soldier 位置，大小和朝向

Hilo3d.Tween.to(soldier, {
    y:0
}, {
    onStart:function(){
        soldier.visible = true;
    },
    delay:250,
    duration:500
});

• Hilo3d.Tween: 沿用Hilo2d的缓动Tween
• 将soldier的y方向位置置为0，耗时0.5秒，延迟 0.25秒执行

soldiers.push(soldier);
_root.addChild(soldier);
soldier.anim.addClip('run', 0, 20/30);
soldier.anim.addClip('attack', 20/30, 45/30);
soldier.anim.stop();

• 设置soldier的角色动画，禁止自动播放

设置相机朝向

camera.lookAt(ground);

• camera.lookAt: lookAt继承自 Hilo3d.Node , 确定摄像机的朝向为某个场景内物体，另外对场景内的物体使用lookAt 可以实现Billboard的效果

输入控制OrbitControls

var orbitControls = new OrbitControls(stage);

• 将手机屏幕等虚拟成一个近似球形平面，支持双手指缩放
• 接受参数 Hilo3d.Stage

渲染Gizmos

渲染期间想了解模型的fps，面数，drawcall次数，系统内存占用等性能信息（PC Only），可直接创建Stats对象

var stats = new Stats(ticker, stage.renderer.renderInfo);

• Stats以插件形式提供，对应目录 example/
• 从 renderer.renderInfo 可以提取可渲染性能相关信息

演示示例

传送门

[PeakFish]

Hilo3d 是实现了 gltf 的 渲染器 ？ 支持 2.0 版本不 ， 我学习学习。

[06wj]

@PeakFish 是的，同时支持1.0&2.0，2.0目前基本功能都支持了，还差些细节处理，会在8月份全部修好。
